概述
JIADUN-SVG靜止無功發生器是全新一代的無功補償裝置。相對于傳統由電容器電抗器組成的無功補償裝置，SVG有著無可比擬的優勢。該產品可選擇多種工作方式運行，既能補償感性無功功率，也能補償容性無功功率，可以瞬時吸收及發出無功電流，滿足系統無功需求，實現無功電流的就地平衡，保持系統實時高功率因數運行。SVG是目前無功功率控制領域內的方案。具有運行更穩定、壽命更長、響應更快、運行范圍更大、調節更平滑、系統電壓更穩定等優勢。
工作原理及特性

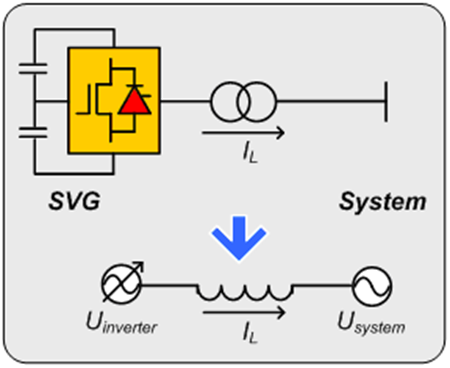

JIADUN-SVG型靜止無功發生器通過外部電流互感器（CT），實時檢測負載電流，并通過內部DSP計算來，分析負載電流的無功量和諧波含量，然后根據設置值控制PWM信號發生器發出控制信號給內部的IGBT，使逆變器逆變出能滿足系統要求的無功電流和諧波電流，以實現補償無功和補償諧波的目的。
技術參數：
輸入 | 工作電壓 | 400V（-20% ~ +20%） |
工作頻率 | 50Hz（-10% ~ +10%） | |
電流互感器 | 100:5 ~ 10000:5 | |
補償無功 | -1~+1可調 | |
補償三相不平衡 | 不平衡完全補償 | |
通訊 協議 | 通訊方式 | 485、Modbus協議 |
上位機軟件 | 有，所有參數可通過上位機設置 | |
故障報警 | 有，多可記錄500條報警信息 | |
監控 | 支持各模塊獨立監控/整機集中監控 | |
技術 指標 | 全響應時間 | <10ms |
有功損耗 | <2.5% | |
散熱方式 | 智能風冷 | |
噪聲 | <60dB | |
保護功能 | 過壓、欠壓、過熱、過流、短路等二十余種保護 | |
CT安裝位置 | 負載側/電網側 可選 | |
環境 要求 | 工作溫度 | -10℃~+45℃ |
海拔 | <5000米（1500米以上，每增加100米容量降低1%） | |
相對濕度 | <95%，無凝露 | |
防護等級 | IP20（更高防護等級可定制） |

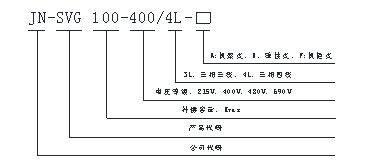

型號命名：
JIADUN-SVG模塊（機架式）
30Kvar | 50Kvar | 75Kvar | 100Kvar | |
模塊尺寸（W*H*D） | 480*200*530 | 680*200*530 | ||
模塊型號 | 400V±20%； SDVG□-400-3L(M)； SDVG□-400-4L(M) | |||
接線方式 | 三相三線； 三相四線 | |||
可并聯數量 | 不限 | |||
機柜：小600*800*2200 / 壁掛與模塊尺寸相同 | ||||
重量 | 25kg（≤50kvar） 50kg（≥100kvar） | |||
JIADUN-SVG整機（立柜式）
產品型號 | 100Kvar | 150Kvar | 200Kvar | 250Kvar | 300Kvar | 350Kvar | 400Kvar |
400V±20%； SDVG□-400-3L； SDVG□-400-4L | |||||||
接線方式 | 三相三線； 三相四線 | ||||||
尺寸㎜（W*D*H） | 600*800*2200、800*800*2200或根據用戶要求定制 | ||||||
電流互感器 | 500/5至5000/5 | ||||||
冷卻方式 | 強制風冷 | ||||||
進線方式 | 貫穿母排、電纜上、下或側進線 | ||||||
