動態無功補償裝置

概述

電子裝置的應用日益廣泛，配電系統中諧波含量增加，導致電容補償設備發生高次諧波放大、共振、過載燒壞等問題，且還有許多工業設備具有無功需求高速波動的特點， 傳統的無功補償電容設備因無諧波抑制能力，投切速度慢、暫態沖擊大等缺陷，無法正常投入運行。

JN-DB動態無功補償裝置專門針對上述情況而特別設計，采用電容器串聯電抗器的方法，使該回路的調諧頻率低于非線性負載產生的此次諧波頻率。這樣，使該裝置在工頻時呈容性，改善功率因數；在諧波頻率時呈感性，防止諧波放大，避免諧振的發生。

使用條件

周圍空氣溫度：40℃（ 24小時平均不超過35℃ ）

-25℃；日溫差25K；注：允許在35℃時儲運；

濕度：日相對濕度平均值不大于95%；月相對濕度平均值不大于90%；

海拔：不高于2000米；

污穢等級：C級。

技術特點

設備由控制單元、執行模塊、電容器、電抗器四大核心部分組成。控制單元經檢測、運算、采用電壓過零觸發技術、完成邏輯判斷并發出指令，控制晶閘管開關快速投切，實現對負荷的無功功率進行動態跟蹤補償。

以微處理器為檢測、控制核心；

采用晶閘管電子開關，響應及時迅速，響應時間≤20ms；

補償過程中電網電壓波動滿足標準GB12326要求；

投切過程無涌流沖擊，無操作過電壓；

可根據系統主導諧波的不同狀況，選擇用6%、7%、12%、14%串抗。

具有缺相、過壓、過流、過熱、接地保護功能，運行安全可靠。

運行方式:全自動,連續工作、故障自動診斷。

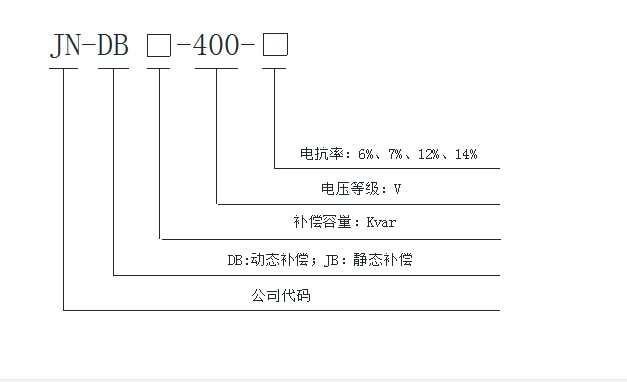

型號命名：

 常規補償容量配置表

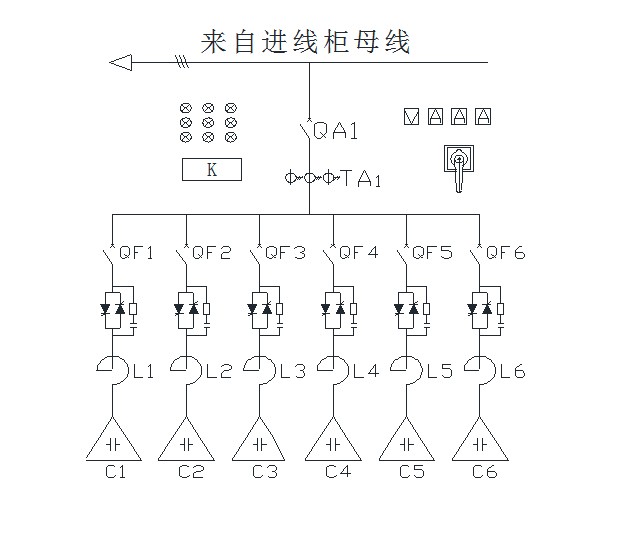

一次系統圖
