概述
JN-￡系列智能濾波補償模塊，高度集成了投切開關（接觸器，復合開關，晶閘管）、CPU數字處理電路、濾波電抗器、濾波電容器（△型或Y型）、 各功能模塊運行狀態指示電路。該產品可快速組裝和拆卸、維修，維護極為方便。采用該模塊組柜單柜容量大，成本低，既適合就地補償，分散補償，也適合集中補償。日后擴容改造只需增加模塊數量即可。該模塊具有抑制諧波、自動過零投切 （靜態型不可以）和分相補償功能。
該模塊是傳統智能控制器、熔絲、投切開關或接觸器、濾波電抗器或限流電抗器、電力電容器、指示燈等分立器件在柜內和柜面由導線連接組成的自動抑制諧波補償裝置的更新?lián)Q代產品。該模塊中串有4.5%、6%、7%、12%或13%的濾波電抗器或調諧電抗器， 具備抑制諧波功能,能有效吸收部分3、5、7次以上電流諧波。適用于普通感性負載或沖擊性與變化頻繁負載的供電系統，具體可根據負載實際特性進行選型。
應用領域
智能無功補償電容器為改善供電功率因數、提
高電網效率提供解決方案。
主要應用領域有：
■工廠配電系統
■居民小區配電系統
■市政商業建筑
■交通隧道配電系統
■箱變、成套柜、戶外配電箱
主要技術指標
1、環境條件 1）環境溫度：-25~45℃ 2）相對濕度：20~90% 3）海拔高度：≤3000m 2、電源條件 1）工作電壓：電源額定電壓±20% 2）工頻頻率：48.5~51Hz 3、測量誤差（以相對誤差表示） 1）電壓：≤0.5%（在80~120%電源額定 電壓范圍內） 2）電流：≤1%（在5%~20%額定電流范 圍內），≤0.5%（在20%~120% 額定電流范圍內） 4、保護誤差 1）電壓：≤0.5% 2）電流：≤1.0% 3）溫度：± 1℃電容 ±5℃電抗 | 4）時間：±0.01s 5、零投切開關參數 1）零投切偏移度：≤2.5° 2）零投切涌流：≤2.5倍額定電流 3）耐電壓沖擊：≥AC2500V(DC5000V) 4）耐電流沖擊：≥100倍額定電流 6、無功控制參數 1）無功容量：?jiǎn)闻_(tái)≤50Kvar（三相）、 ≤50Kvar（分相） 2）有控制器：聯機≤32臺（三相）+23臺 （分相） 7、可靠性參數 1）控制準確率： 2）投切允許次數：120萬次 3）電容器容量運行時間衰減率：≤1%/年 4）電容器容量投切衰減率：≤0.1%/萬次 |

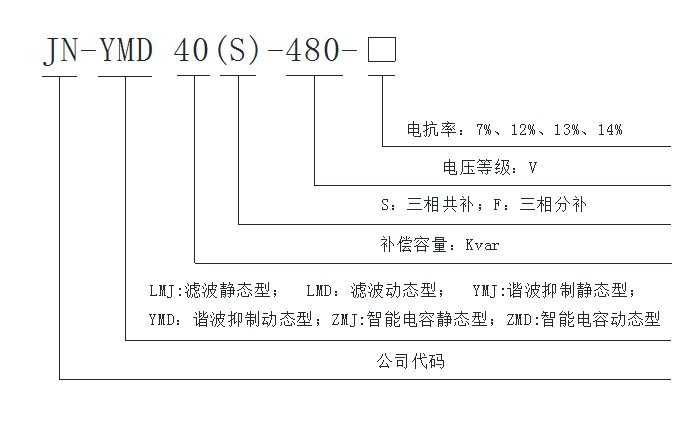

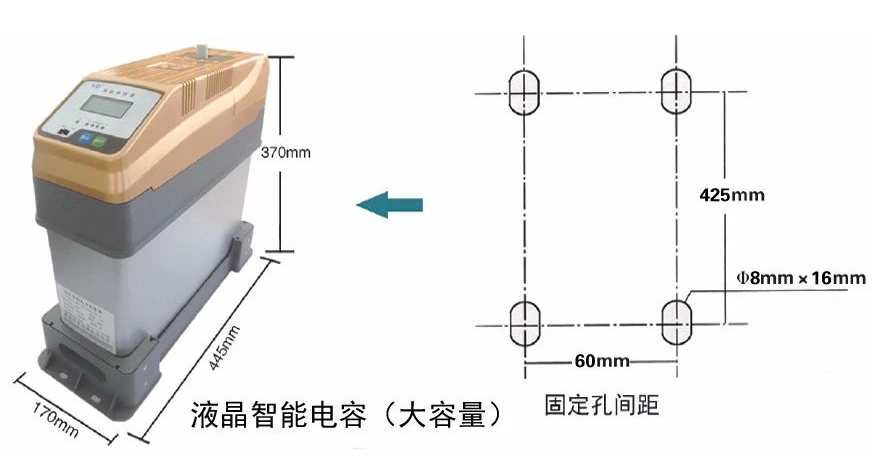

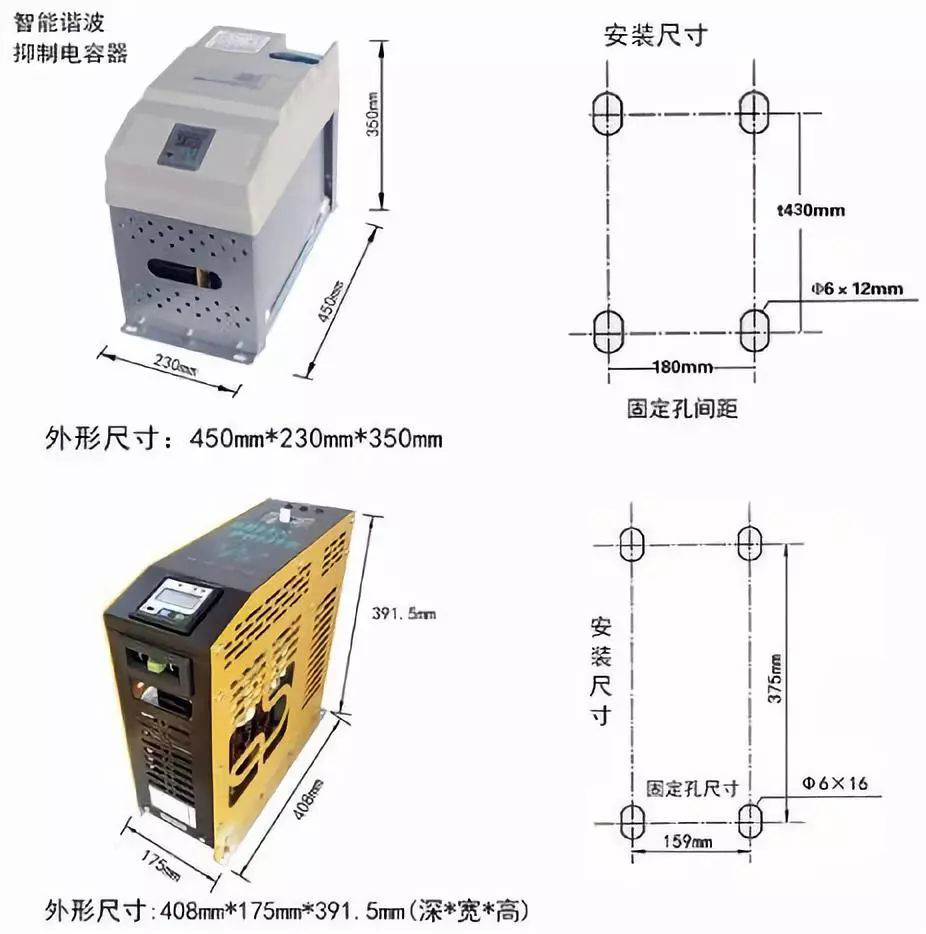

型號命名：
常用型號參照表
補償方式 | 容量 | 規格型號 | 額定電流(A) | 適用負載 |
三相 共補 | 40kvar | JN-YMD40(S)-480-7% | 48 | 適用于三相功率因數相對平衡負載 |
30kvar | JN-YMD30(S)-480-7% | 36 | ||
25kvar | JN-YMD25(S)-480-7% | 30 | ||
20kvar | JN-YMD20(S)-480-7% | 24 | ||
10kvar | JN-YMD10(S)-480-7% | 12 | ||
三相 分補
| 30kvar | JN-YMD30(F)-280-7% | 36 | 適用于三相功率因數 不平衡負載
|
25kvar | JN-YMD25(F)-280-7% | 30 | ||
20kvar | JN-YMD20(F)-280-7% | 24 | ||
15kvar | JN-YMD15(F)-280-7% | 18 | ||
10kvar | JN-YMD10(F)-280-7% | 12 |
